Avtomatik differensial rejimli induktorni o'rash mashinasining o'rash mashinasi dizayni

Qurilma modeli: GWA-85DM
Toroidal yadroning moslashuvi (tashqi diametr): 38mm * 19mm * 13mm
Simli diametr: 0,6 mm
avtobus uzunligi: 1000 mm ichida, chegaralari ichida, shu jumladan, kamroq

So'rov yuborish

Yuklab oling

Ta'rif

y, GWA-85DM Mashina ko'rinishi tasvirlari:

Ish jarayoni

1. Avtomatik simni oziqlantirish → simni avtomatik kesish → 2. Oziqlantirish mexanizmi orqali materialni avtomatik yuklash → tasmali konveyer orqali avtomatik materialni oziqlantirish → 3. Tutqich tomonidan magnit halqani olish → avtomatik o'rash → 4. Yaralangan magnit halqani olib tashlash → keyingi jarayonga o'ting.

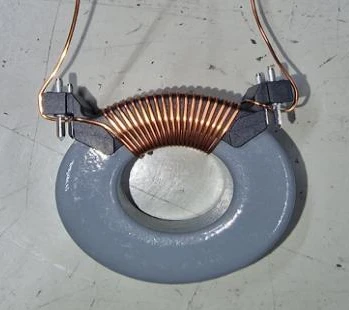

2, o'rashni talab qiladigan haqiqiy mahsulot tasviri: (Differentsial rejim induktori)

magnit halqa spetsifikatsiyasi47.63*23.32*18.92

Post-oʻrash effekti

3, mahsulotning haqiqiy jarayon oqimi tasviri:

product-749-728

4, mashinaning ishlash jarayoni: To'liq avtomatik differentsial rejimli induktorni o'rash mashinasi

Mashina ko'rinishining 5,3D diagrammasi (shunga o'xshash):

product-845-744

6, Mashinaning texnik parametrlari: To'liq avtomatik differentsial o'rash mashinasining texnik xususiyatlari:

Serial raqam	Loyiha toifasi	raqamli qiymat, raqamli raqam, raqam, kattalik	Eslatma
1	Qurilma modeli:	GWA-85DM
2	Toroidal moslashuv Yadro (tashqi Diametri):	38mm * 19mm * 13mm	Nobase kiritilgan
3	Fitwirediameter:	0,6 mm
4	avtobus uzunligi:	1000 mm ichida, chegaralari ichida, shu jumladan, kam
5	O'rash tezligi:	85-100PCS/S
6	ilovalarni o'rash:	normal o'rash
7	Quvvatlantirish manbai:	AC220V/50Hz
8	Havo manbai:	0,55Mpa-0,60Mpa
9	shovqin, istalmagan tovush, strepit, shovqinlar, tovushlar:	60dB
10	zavod quvvati :	3KVt
11	Uskunalar energiya iste'mol:	0,55 daraja / soat
12	Foydalanish muhiti harorat:	-5 daraja ~ 40 daraja
13	nisbiy namlik:	(40-90)% RH
14	birlashtirilgan o'tish tezligi:	99.50%
15	kontur o'lchami, jismoniy o'lchov, tashqi o'lchamlari:	L1450mmW1260mmH2150mm
16	Umumiy og'irligi mashina:	500KG

7, Mashina konfiguratsiyasi ro'yxati:

Serial raqam	Ism	Brend	birlik	Miqdori	Eslatma
1	Uskunalar tashqi qopqoq lavha metall qismlari	Nostandart- moslashtirish	o'rnatish	1
2	ishlov beriladigan qismlar	Nostandart- moslashtirish	o'rnatish	1
3	magnitli tray turi oziqlantirish mexanizmi	Nostandart- moslashtirish	o'rnatish	1
4	Yo'naltiruvchi vint (UpperSilver TBIorAdvantech)	Shangyin (TBI) Yadke	o'rnatish	1
5	Servomotor (lizing)	(Ijara	o'rnatish	8
6	Pnevmatik komponentlar (Airtac)	Yadke	o'rnatish	1
7	PLCXinjie	Xinjie	o'rnatish	1
8	Sensorli ekran (XJ)	Xinjie	o'rnatish	1
9	Fotoelektrik sensor	(OMRON) +(sensor)	o'rnatish	6
10	Dizayn va ishlov berish MagneticRing narxi Armatura	Nostandart- moslashtirish	o'rnatish	1
11	Dasturiy ta'minot tizimi	Nostandart- moslashtirish	o'rnatish	1
12	Uskunalarni yig'ish va disk raskadrovka		element	1
13	Qurilmani o'rnatish va disk raskadrovka		element	1
14	Sotishdan bir-yil-keyin qurilmaga xizmat ko'rsatish		element	1
15	ish haqi va qo'shimcha xarajatlar turli xil xarajatlar		element	1
16	xarajatlarni to'lash		element	1
17	foyda, foyda, marja, daromad		element	1

8, Video:
