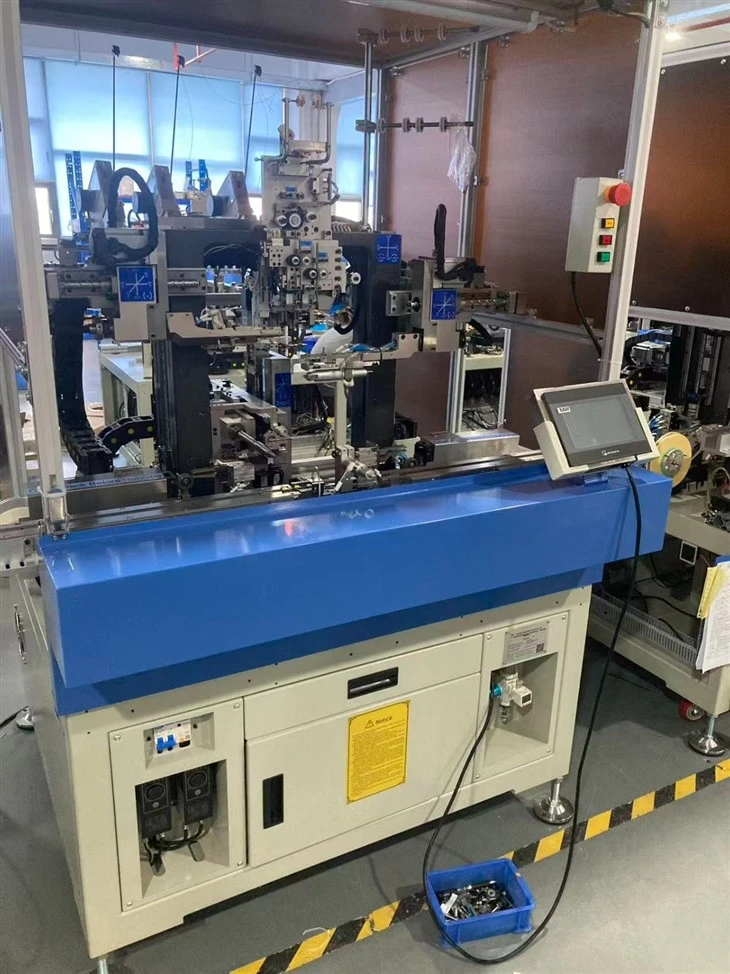

Yuqori chastotali transformator uchun ikki qo'lli yengli korpusni o'rash mashinasi

GWD‑S22 Ikki qo'lli yengli korpusni o'rash mashinasi|Avtomatik transformator g'altakning o'rash mashinasi



GWD‑S22 ikki qoʻl gilzali korpusni oʻrash mashinasi yuqori chastotali transformatorlar va induktorlar ishlab chiqarish uchun rulni oʻrash, oʻrash, qatlamlararo lenta oʻrnatish va toʻsiq devorini shakllantirish. 5000RPM yuqori tezlikni birlashtiradi. Ko'p simli, simli sim va inline ishlab chiqarish liniyasi konfiguratsiyasini qo'llab-quvvatlaydi.



Mahsulot haqida umumiy ma'lumot:

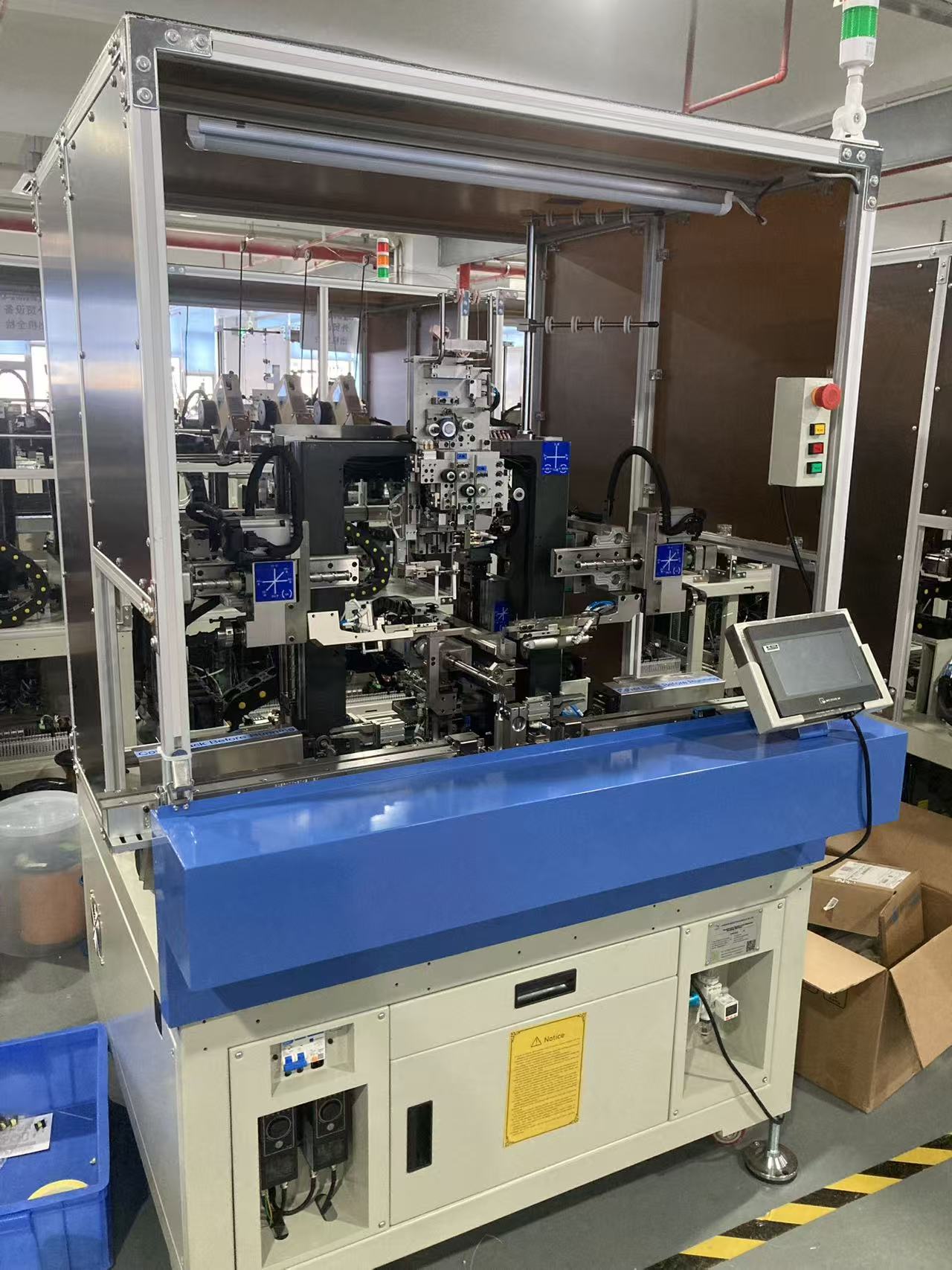

GWD‑S22 Ikki qoʻl yengli korpusni oʻrash mashinasi yuqori chastotali transformatorlar, quvvat induktorlari va magnit-komponentli bobinni oʻrash uchun moʻljallangan yuqori unumli avtomatik lasan oʻrash yechimidir.



Qopqoqni oʻrash, oʻrash va bogʻlashni bir nechta mustaqil stansiyalarga ajratuvchi anʼanaviy bir qoʻlli bobinli oʻragichlardan farqli oʻlaroq, bu ikki qoʻlli korpusli oʻrash mashinasi yengni oʻrnatishni, koʻp simli oʻrashni, qatlamlararo izolyatsiyalash lentasini va toʻsiqli lentani shakllantirishni bir mashina ichida qoʻlda uzatish va qayta uzatishni yakunlaydi.



Standart aylanish vaqti har bir o'rash uchun atigi **8 sekundga etadi** (o'rash jarayoni parametrlariga bog'liq).
U mustaqil ishlash yoki 2-birlik, 4-birlik, 8-birlik yoki undan ortiq modulli inline ishlab chiqarish kombinatsiyasini qoʻllab-quvvatlaydi, bu esa kam aralash yuqori hajmli ishlab chiqarish, shuningdek, koʻp variantli kichik partiyalar ishlab chiqarish uchun moslashuvchan quvvatni kengaytirish imkonini beradi.



Bir nechta mexanik variantlar mavjud: turli transformator terminali talablariga mos keladigan ikki qo'lli bir qatorli bir trubka, ikki qo'lli ikki chiziqli ikki trubka, ikki qo'lli uch qatorli uch trubka va ikki qo'lli to'rt qatorli uch trubkali tishli konfiguratsiyalar.

1. Ikki tomonlama robot-qo'l bilan sinxronlashtirilgan servo arxitekturasi

Bu qoʻsh{0}}qoʻl{1}}gʻilofni-oʻrash mashinasi qoʻsh robotli qoʻlni boshqaradigan **12-toʻplamli servo motorlarni** qabul qilib, yengni oziqlantirish, ip oʻtkazish, simlarni tartibga solish va lenta oʻrash operatsiyalari uchun koʻp oʻqli muvofiqlashtirilgan harakatni boshqarishni amalga oshiradi.



- Yuqori aniqlikdagi quyma mashinasi bazasi maksimal 5000 RPM yuqori tezlikda mil aylanishida rezonansni bartaraf qiladi, past qattiqlikdagi oʻrash uskunasida tez-tez roʻy beradigan gʻaltakning siljishi, notoʻgʻri hizalanmasi va qisma siljishining oldini oladi.



- Sinxronlashtirilgan harakat mantig‘i yeng korpusini kiritish va simni yo‘naltirish o‘rtasidagi mexanik ziddiyatni hal qiladi; u 6-simgacha avtomatik simlarni tartibga solishni qayta ishlashga qodir, sim terminallari uchun to'g'ri burchakli egilishni hosil qiladi va bobinlarning boshlanish va tugatish uchida ikki simli ikki-simli tugatishni amalga oshirishi mumkin.



2. Nozik va simli o'tkazgichlar uchun universal simni oziqlantirish mexanizmi

Umumiy qalinligi 0,1 mm bo'lgan bitta simdan **1200 torli litz simgacha** murakkab o'tkazgich turlarini qoplash uchun umumiy qalin-ingichka sim o'tkazgich tuzilishi o'rnatilgan. U sirlangan sim, ipak bilan qoplangan sim, FIW sim, plyonka bilan qoplangan sim va uch qatlamli izolyatsiyalangan sim uchun ishlaydi.



- Maxsus ixtiyoriy modul 0,06 mm × 600 oʻlchamdagi oʻta nozik simli simlarni qayta ishlashni qoʻllab-quvvatlaydi.

- Bobinning maksimal tashqi diametri 85 mm va yeng uzunligi 125 mm bo‘lgan ko‘pgina standart transformator g‘altak spetsifikatsiyalarini qamrab oluvchi vertikal va gorizontal bobin turlariga mos keladi.

- Izchil sim o‘tkazish geometriyasi emal plyonkasining tirnalishi, o‘tkazgichning cho‘zilishi yoki yuqori tezlikda o‘rash vaqtida ipning sochilishining oldini oladi.



3. Integratsiyalashgan lenta va to'siq-devor shakllantirish stantsiyasi

Ikkita o'rnatilgan stansiya (tasma stansiyasi + to'siqli lenta stantsiyasi) jarayondan keyingi qo'lda yopishtirish o'rniga, qatlamlararo izolyatsiyani o'rash va to'siq devorini shakllantirishni bir ish oqimiga birlashtiradi.



- Uzluksiz izolyatsion lentalarni oʻrash, qatlamlararo lenta qoʻllash va toʻsiqni oʻrashni dasturlash mumkin.

- Mashina koʻp nosozliklarni real vaqt rejimida kuzatishni taʼminlaydi: buklangan lenta signali, yeng notoʻgʻri uzatish signali, sim uzilishi va lenta taqchilligi signalizatsiyasi. Sensorga asoslangan bu himoyalar izolyatsiya qatlamidagi nuqsonlar natijasida kelib chiqadigan parchalanish darajasini pasaytiradi.

4. Maxsus o'rash-mashinalarni boshqarish tizimi

GREWIN maxsus o'rash mashinasini boshqarish tizimi to'liq jarayon mantiqini amalga oshiradi. Operatorlar sensorli ekranli HMI orqali o'rash parametrlarini, lenta ketma-ketligini, qisma joylashuvi ofsetlarini va harakat rejimlarini sozlaydi.



- Murakkab oʻrash ketma-ketliklari, jumladan, bir qavatli koʻp simli oʻrash, ABBA sendvich oʻrash, erkak-ayol tokali oʻrash mijozning namunaviy qismlariga koʻra dasturlashtirilishi yoki maxsus ishlab chiqilishi mumkin.

- Tizim turli transformator modellari orasidagi uzilish vaqtini minimallashtirib, mahsulotni tez almashtirish uchun retsept saqlashni qo‘llab-quvvatlaydi.



5. Modulli yangilanadigan jarayon modullari

Mexanik ramka ixtiyoriy texnologik modullar uchun o'rnatish interfeyslarini saqlab qoladi, shuning uchun mijozlar yangi uskunani sotib olmasdan mashina imkoniyatlarini kengaytirishlari mumkin:



Tarmoqli lentani o'rash (g'ilofni almashtirish), orqaga buklanadigan lenta, kichik stiker lentasi, mis folga o'rash, sim uchi bilan bog'lash, qora-oq ikki rangli gilzaga ishlov berish, uchuvchi sim bog'lovchi oyoq, ikkita tutqichli devorga o'rnatish stantsiyalari, uch qatlamli izolyatsiyalangan / plyonka bilan o'ralgan sim, ramkasiz Nuomei-qog'oz o'rash.

Standart konfiguratsiya

✅ O'rnatilgan lenta stantsiyasi + to'siqli lenta stantsiyasi, bitta tsiklda to'liq transformatorni o'rash
✅ Avtomatik yengni oziqlantirish va avtomatik joylashishni aniqlash; yengni o'rnatish uchun qo'lda mexanik sozlash talab qilinmaydi
✅ Intuitiv dasturlash HMI, retseptlarni saqlash va mahsulotni tez almashtirish uchun eslab qolish
✅ Uzoq muddatli uzluksiz barqarorlik uchun yuqori aniqlikdagi quyma temir ramka tuzilishi
✅ Lenta, yeng, sim uzilishi va material tanqisligi uchun ko'p kanalli nosozlik signalizatsiya tizimi



Ixtiyoriy / yangilanadigan konfiguratsiya

Ko'p mashinali inline ulanish, gil o'rniga simli lenta o'rash, lentani orqaga buklash, kichik lenta yopishtirish, mis folga o'rash, sim uchini bog'lash, bir qatlamli ko'p simli o'rash, bitta qatlam ichida uch simli qo'shma o'rash, qora va bog'lash oyoqlar, er-xotin saqlovchi devor pozitsiyalari, ikkita kauchuk qoplamali pozitsiyalar, ko'p qatlamli izolyatsiyalangan sim uchun lazerli peeling, ramkasiz Nuomei-qog'oz o'rash, ABBA sendvich o'rash, erkak-ayol tokali o'rash.
Mijozlarning jismoniy namunalariga asoslangan maxsus jarayonni ishlab chiqish mavjud.



Texnik spetsifikatsiyalar



Element	Spetsifikatsiya
Shpindellar soni	1
Maksimal tezlik	5000 aylanish tezligi
Bobinning maksimal tashqi diametri	85MM
Yengning umumiy uzunligi	125MM
Qo'llaniladigan sim diametri	0,1--0,8 MM
Boshqarish tizimi	GREWIN maxsus o'rash mashinasini boshqarish tizimi
Quvvat manbai spetsifikatsiyalari	AC220V 50Hz
Havo ta'minotining texnik xususiyatlari	0.5--0.6
Mashina o'lchamlari	1200(L)*1100(W)*1800(H)
Quvvat reytingi	3000W
Mashina og'irligi	450 kg
Servo motor	12 dona
Tuzilishi	2 ta robot qo'l





Ilova va moslik

GWD‑S22 er-xotin qo'l g'ilofli o'rash mashinasi yuqori chastotali transformatorlar, SMPS transformatorlari, quvvat induktorlari va magnit komponentlarini ishlab chiqaruvchilar uchun mo'ljallangan. Bu an'anaviy transformator o'lchamlari, shuningdek, murakkab ko'p bosqichli o'rash jarayonlari uchun ishlab chiqarish talablariga javob beradi. Mashina mustaqil birlik sifatida ishlashi yoki to'liq avtomatlashtirilgan ishlab chiqarish liniyalariga birlashtirilishi mumkin.



Tez-tez so'raladigan texnik savollar

1-savol: Ikki qo'l g'ilofni o'rash mashinasi va oddiy g'altak o'rash mashinasi o'rtasidagi asosiy farq nima?

Javob: Oddiy lasan sargilari faqat simni o'rashni tugatadi. Ushbu mashinaning ikki qo'lli tuzilishi avtomatik ravishda yengni tishlash, klemens korpusi, qatlamlararo lenta va to'siq devorini bir qatorda shakllantirishni amalga oshiradi va bir nechta qo'lda o'rash operatsiyalarini olib tashlaydi.



2-savol: Ushbu mashina litz sim / ko'p simli simni ishlay oladimi?

Javob: Ha. U 1200 tagacha bo'lgan litz simini qo'llab-quvvatlaydi. Ultra nozik 0,06 mm × 600 torli simlar uchun ixtiyoriy maxsus tuzilma mavjud. Sirlangan sim, ipak bilan qoplangan sim, FIW va 3 qatlamli izolyatsiyalangan sim bilan mos keladi.



3-savol: Bir nechta GWD‑S22 mashinalarini bitta ishlab chiqarish liniyasiga ulash mumkinmi?

Javob: Ha. Modulli mexanik va elektr interfeyslari ommaviy ishlab chiqarish uchun 2 birlik / 4 birlik / 8 birlik inline kombinatsiyasini qo'llab-quvvatlaydi.



4-savol: Maxsus o'rash jarayonini ishlab chiqish qo'llab-quvvatlanadimi?

Javob: Ha. Biz mijoz tomonidan taqdim etilgan namunalar bo'yicha ABBA sendvich o'rash, ramkasiz Nuomei-qog'oz o'rash kabi maxsus o'rash mantiqini ishlab chiqishimiz mumkin.
